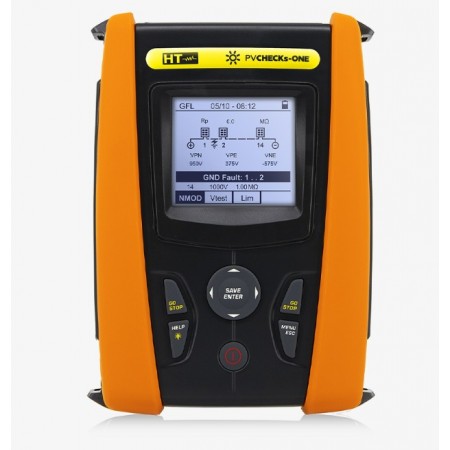

PVCHECKs-ONE, Instrument testare/punerea în funcțiune sisteme fotovoltaice până la 1000 V/30 A

PVCHECKs-ONE

Instrument avansat pentru verificarea siguranței electrice și depistarea defecțiunilor într-o instalație fotovoltaică

PVCHECKs-ONE include funcția inovatoare OPT, concepută pentru a efectua teste de izolație chiar și pe șiruri de instalații fotovoltaice în prezența dispozitivelor MLPE (optimizatoare cu sau fără dispozitive RSD) fără a fi necesară deconectarea acestor dispozitive de la module. Această nouă funcție extinde versatilitatea instrumentului și garantează conformitatea cu cerințele de siguranță și performanță în instalațiile fotovoltaice moderne care integrează electronica de putere. Funcția este conformă cu cerințele dispozitivelor de oprire rapidă (RSD) în conformitate cu standardul de referință NEC 690.12

> Un singur și simplu „GO” pentru a efectua toate testele de punere în funcțiune

> Testarea modulelor mono și bifaciale (inclusiv cele de înaltă eficiență) până la 1000V / 30A

> Toate verificările de siguranță electrică, continuitate, polaritate, Voc, Isc, izolație, pe instalații active

> Localizator de defecte pentru a identifica între ce module există o problemă de izolație

> Modul de pornire automată pentru a testa în secvență toate șirurile dintr-un panou de câmp

Instrumentul multifuncțional PVCHECKs-ONE permite efectuarea rapidă și sigură a verificărilor de siguranță electrică prevăzute pentru o instalație fotovoltaică (partea DC) și controlul funcțional al tensiunii în circuit deschis (Voc) și al curentului de scurtcircuit (Isc) ale modulelor/șirurilor care fac parte din instalație, în conformitate cu standardul IEC/EN62446. În verificarea siguranței electrice, PVCHECKs-ONE reprezintă o adevărată inovație, deoarece, cu funcția DUAL, este capabil să efectueze măsurarea izolației unui modul, a unui șir sau a unui întreg câmp fotovoltaic fără a fi necesară utilizarea unui întrerupător extern pentru a scurtcircuita bornele pozitive și negative. PVCHECKs-ONE permite, de asemenea, verificarea funcționalității conexiunilor și a șirurilor unui câmp fotovoltaic în conformitate cu prevederile IEC/ EN62446, măsurând tensiunea în gol și curentul de scurtcircuit în condiții de funcționare (OPC) și raportate la STC (prin măsurarea radiației solare, inclusiv cu ajutorul accesoriilor opționale SOLAR03 și HT305), oferind un rezultat imediat privind măsurarea tocmai efectuată, atât în termeni absoluți, cât și prin comparație cu șirurile testate anterior.

Accesorii incluse:

> Raport de calibrare

> KITPCMC4 set de adaptoare banana - mc4 mascul/femelă

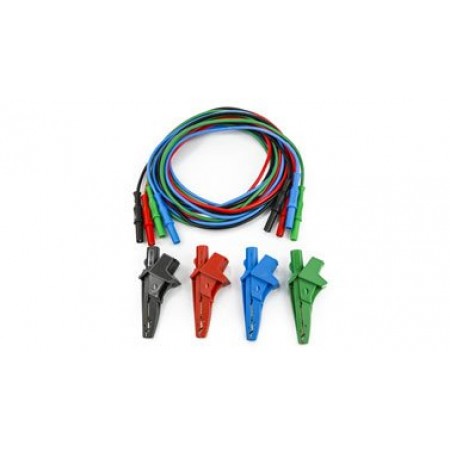

> KITGSC4 set de cabluri și cleme de tip crocodil de culoare negru-roșu-verde-albastru

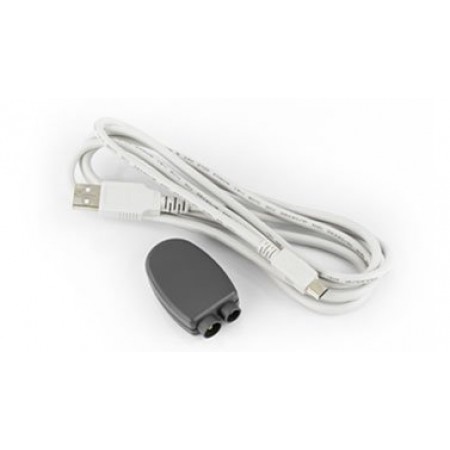

> C2006 cablu USB + adaptor optic

> Ghid rapid de utilizare

> VA507 Valiză rigidă

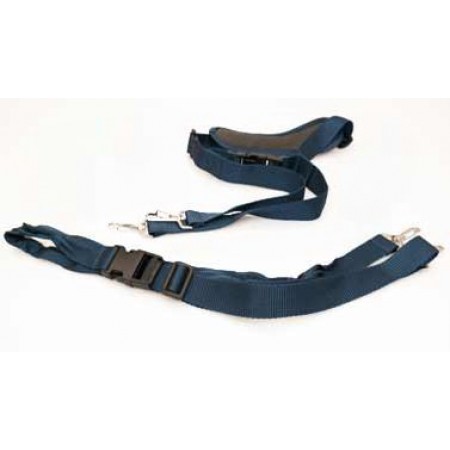

> SP-5100 Curele de umăr (2 buc.) pentru instrumente, livrate complet cu huse și cârlige

> Software TopView descărcabil online

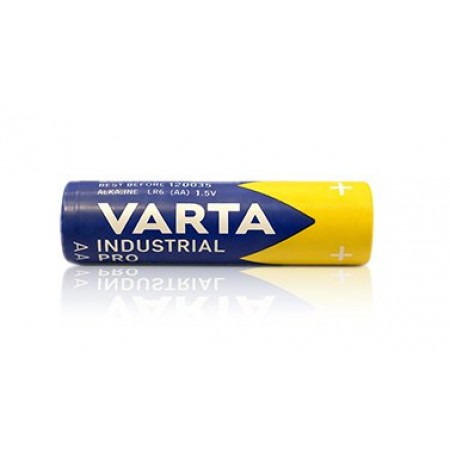

> YABAT0007HT0 Baterie alcalină 1,5 V, tip AA LR06 (6 buc.)

Accesorii opționale:

> M304 Inclinometru

> YABAT0003000 baterie reîncărcabilă

> YABAT0004001 încărcător extern

> SOLAR03 unitate la distanță pentru măsurarea radiației, temperaturii și înclinării modulelor fotovoltaice

> PT305 Sondă PT1000 pentru măsurarea temperaturii celulelor

> KITPVPROEXT20 Kit de prelungitoare VN 20 m bnaM-bnaF pentru PVCHECKs PRO

> HT305 celulă de referință pentru măsurarea radiației

> SP-2002 Curea cu capăt magnetic

> KIT2TIPS15 Kit de 2 cabluri RN cu vârf-MC4 de 25 cm până la 1500 V

> KIT BIFACIALONE 2xHT305 + SOLAR03
